Protel99se的有銅槽孔標準繪圖介紹

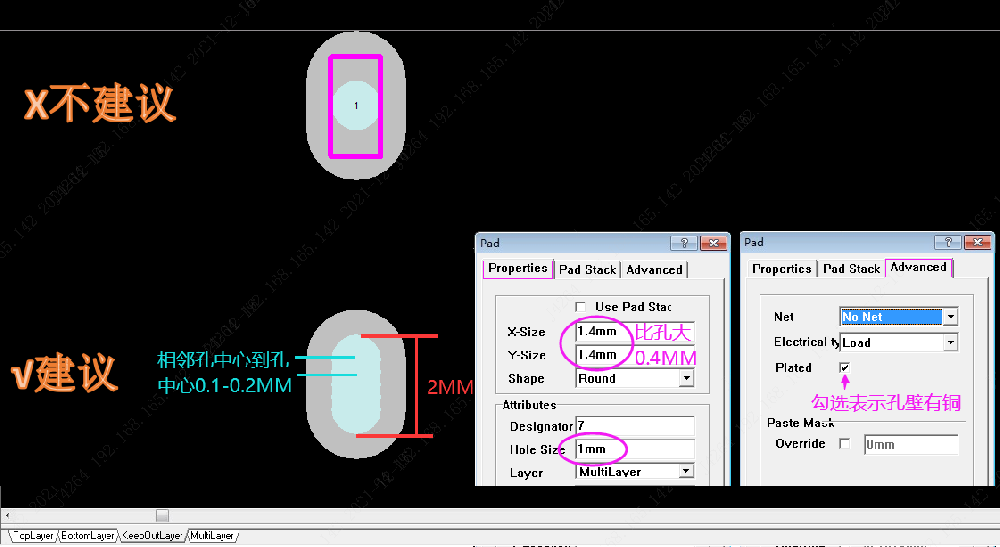

1)先畫好槽孔的焊盤,然后畫出多個有銅孔(勾選"plated(鍍金)"表示有銅)以相疊加的方式(相鄰孔中心到孔中心0.1-0.2MM),孔的大小為槽孔的寬度,兩端孔邊緣到孔邊緣的長度為實際槽孔長度。

 2)重點強調上圖中畫在keepout層的槽孔(紫色線)的這種畫法不可取,此畫法易產生分歧不能判斷是有銅槽孔還是無銅槽孔,如果槽孔跟板的外形層不在一個層的還會漏掉這個槽孔。

 3)組成槽孔的鉆孔直徑大小需要一致,且每個孔中心間距不要大于0.2MM,所有孔必須在一條直線上。

 4)組成槽孔上面不能有其它大小不一樣的鉆孔,對應位置的外形層也不能有其它框形線槽孔,否則做出來槽孔會出現大小不一或是槽孔偏歪不規則現象。

?
